[쉬운 DIY]배터리에서 usb 전원으로 교체

누구나 쉽게 DIY 할 수 있습니다.

배터리 전원 공급 장치를 상시전원으로 개조해 봤습니다.

(AAA,AA -> usb 전원)

준비물 : usb 전원 장치, 열수축튜브, 펜치, 드라이버

고려사항 : 공급 전압, 전류

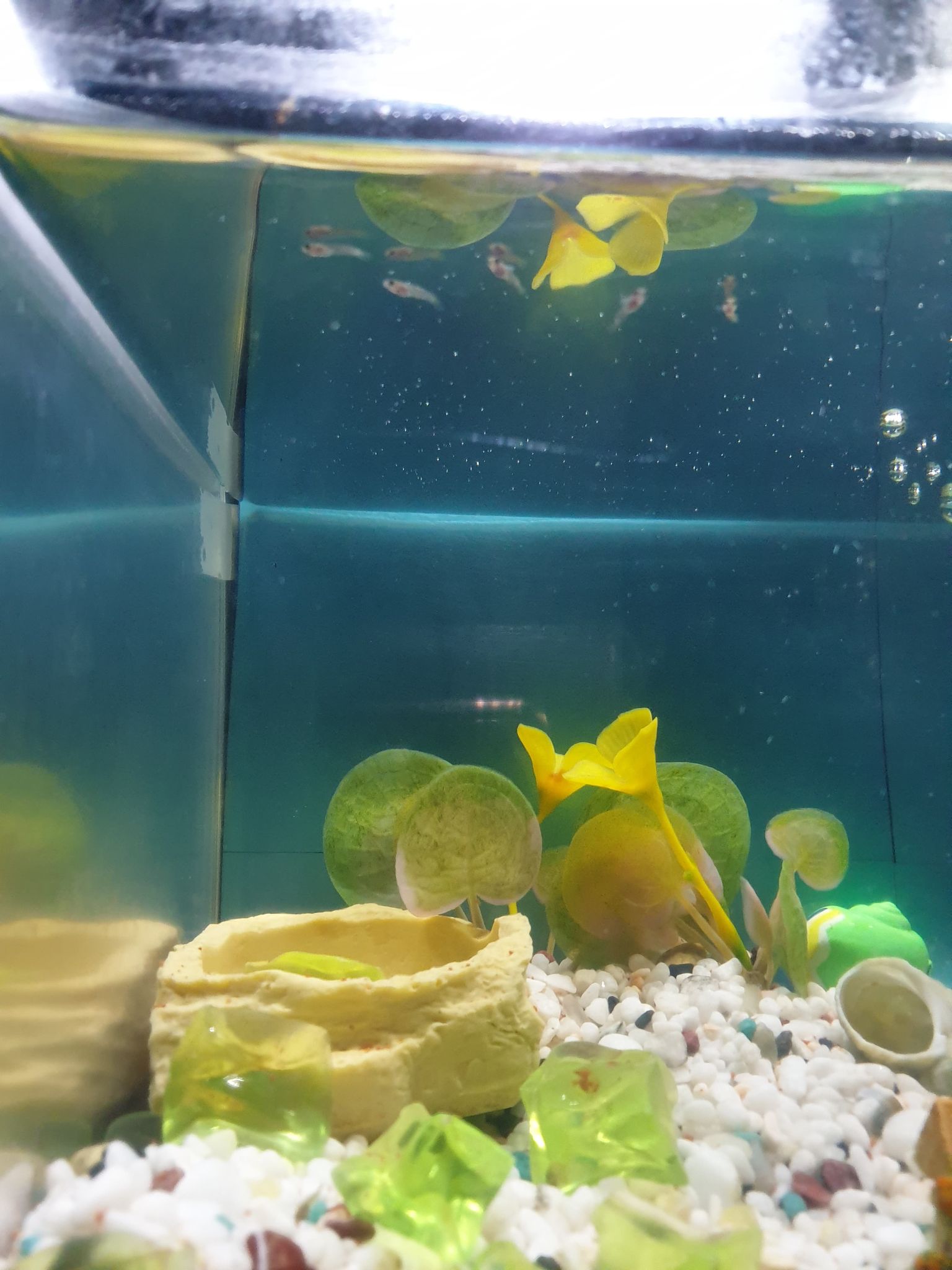

최근 시작한 물생활(열대어 어항관리)에 조명을 달아주었습니다.

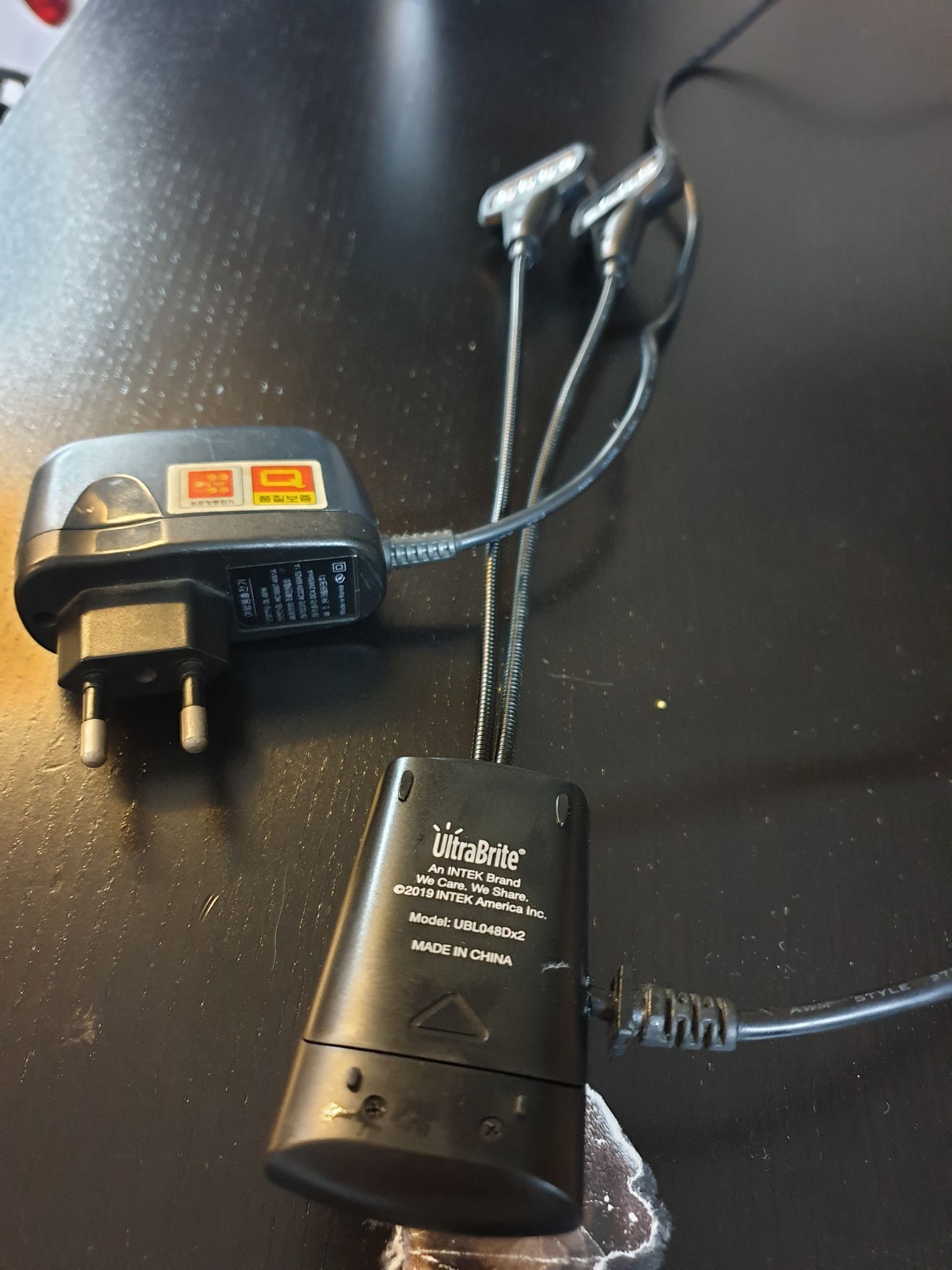

코스트코에서 구매한 독서등을 사용했습니다.(UltraBrite 8-LED DUAL-HEAD READING-LIGHT : ULTRABRITE LED : UBL048Dx2)

구매 제품 참고: https://conetrue.tistory.com/entry/%EC%9E%90%EA%B0%80%EC%A0%95%EB%B9%84diy%ED%95%84%EC%88%98%ED%92%88-%EB%9D%BC%EC%9D%B4%ED%8A%B8-%EA%B5%AC%EB%A7%A4



이 제품은 AAA 배터리를 사용하고 공간에 제약을 받지 않고 독서등, 캠핑용 간이등, 애기 재울때 책읽어줄 조명, 차량 정비 등 다양한 활용도를 가지고 있습니다.

패키징은 두개로 되어있어서 하나는 어항용 조명 하나는 다용도로 활용하고 있습니다.



어항용 조명으로 사용시 문제가 있었습니다.

조명은 너무 밝고 좋은데 배터리가 너무 빨리 닳았습니다.

그래서 이 조명을 개조해보기로 했습니다.

시중에 제품 중에 AAA, AA 건전지 제거기, 배터리 제거기로 검색했을때 중국산 제품이 몇가지 나오는걸 확인 할 수 있었습니다.

제 경우는 간단히 비슷한 전압과 전류를 가진 usb충전기를 활용했습니다.

안쓰는 어댑터나 다른 전원장치도 충분히 가능 할 것으로 보였습니다.

우선 DIY 대상 제품은 AAA 배터리 3개로 직류 연결된것으로 확인했습니다.

4.5V 전압이 나오는 것은 다 되겠다는것으로 생각하면 됩니다.

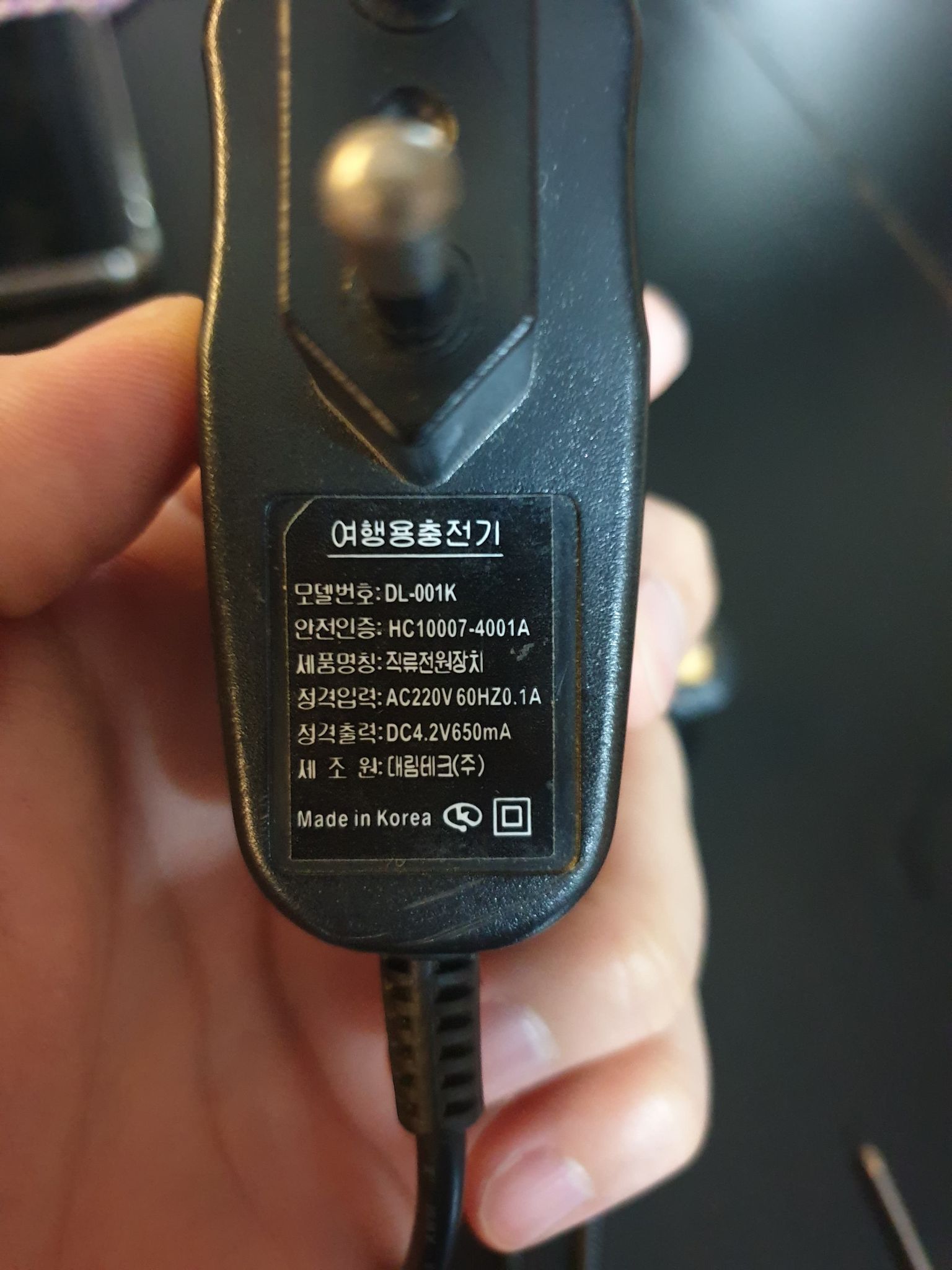

여행용 충전기 제품중 과거에 핸드폰 충전에사용했던 TTA 24핀 전원장치를 썼습니다.

출력이 4.2V에 650mA 충분하겠다 생각했습니다.



순서는 아래와 같습니다.

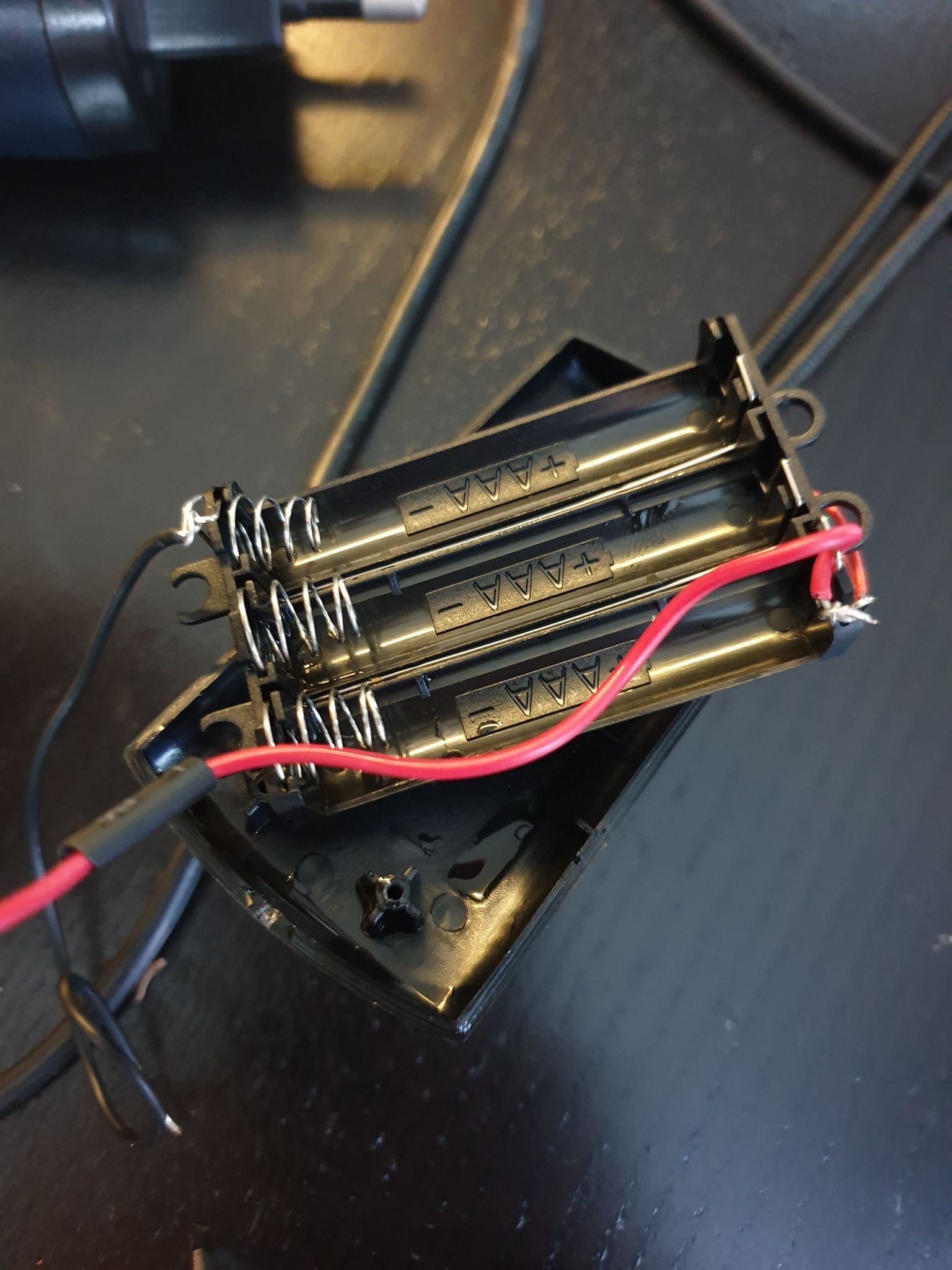

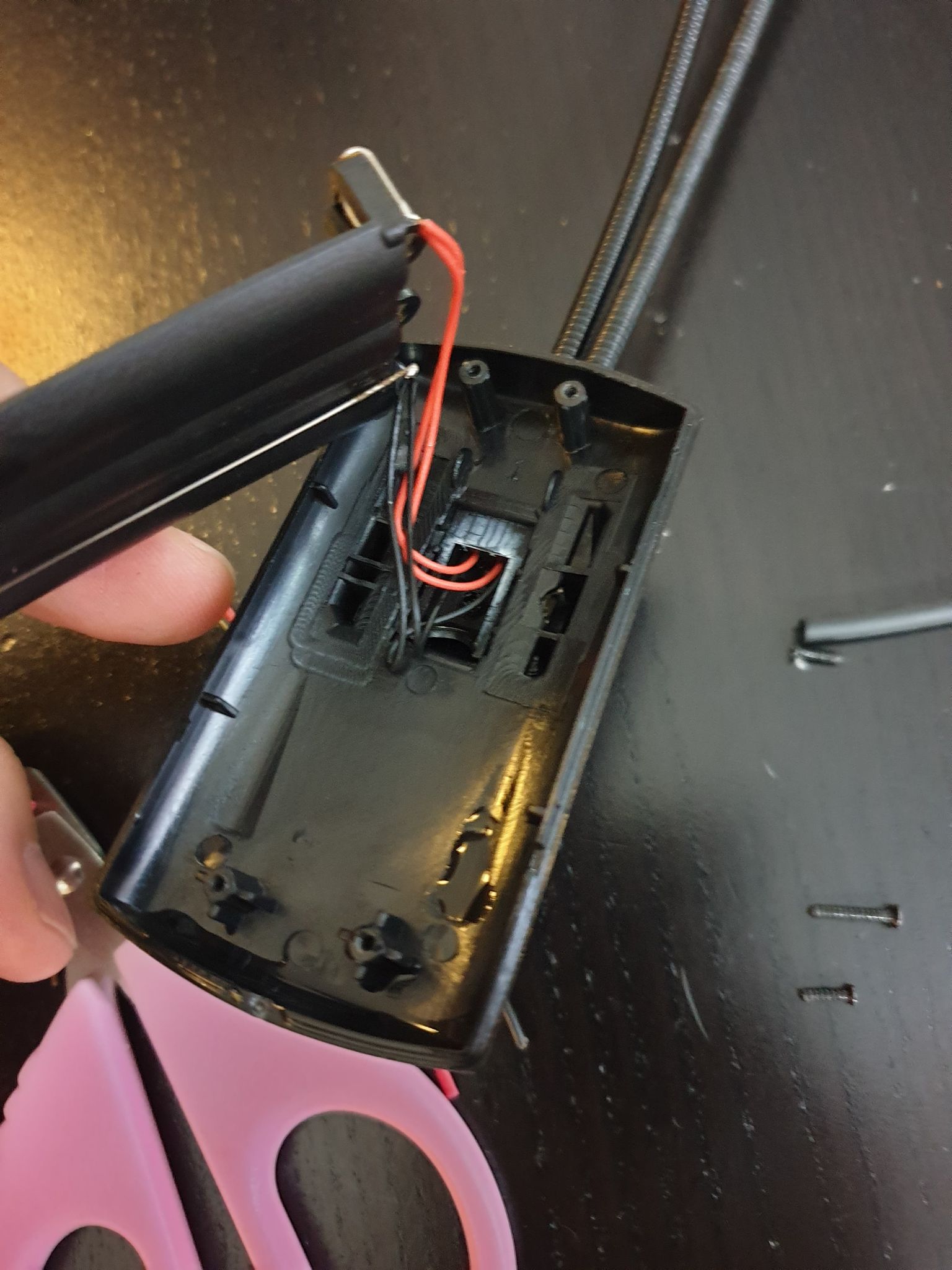

1. 조명에 배터리 케이스 분해 및 연결 부위 확인

빨간건 플러스, 까만건 마이너스입니다.

2. 어댑터 전원선 분리

빨간건 플러스, 까만건 마이너스입니다. 이외의 선은 데이터 케이블 등이므로 제거합니다.

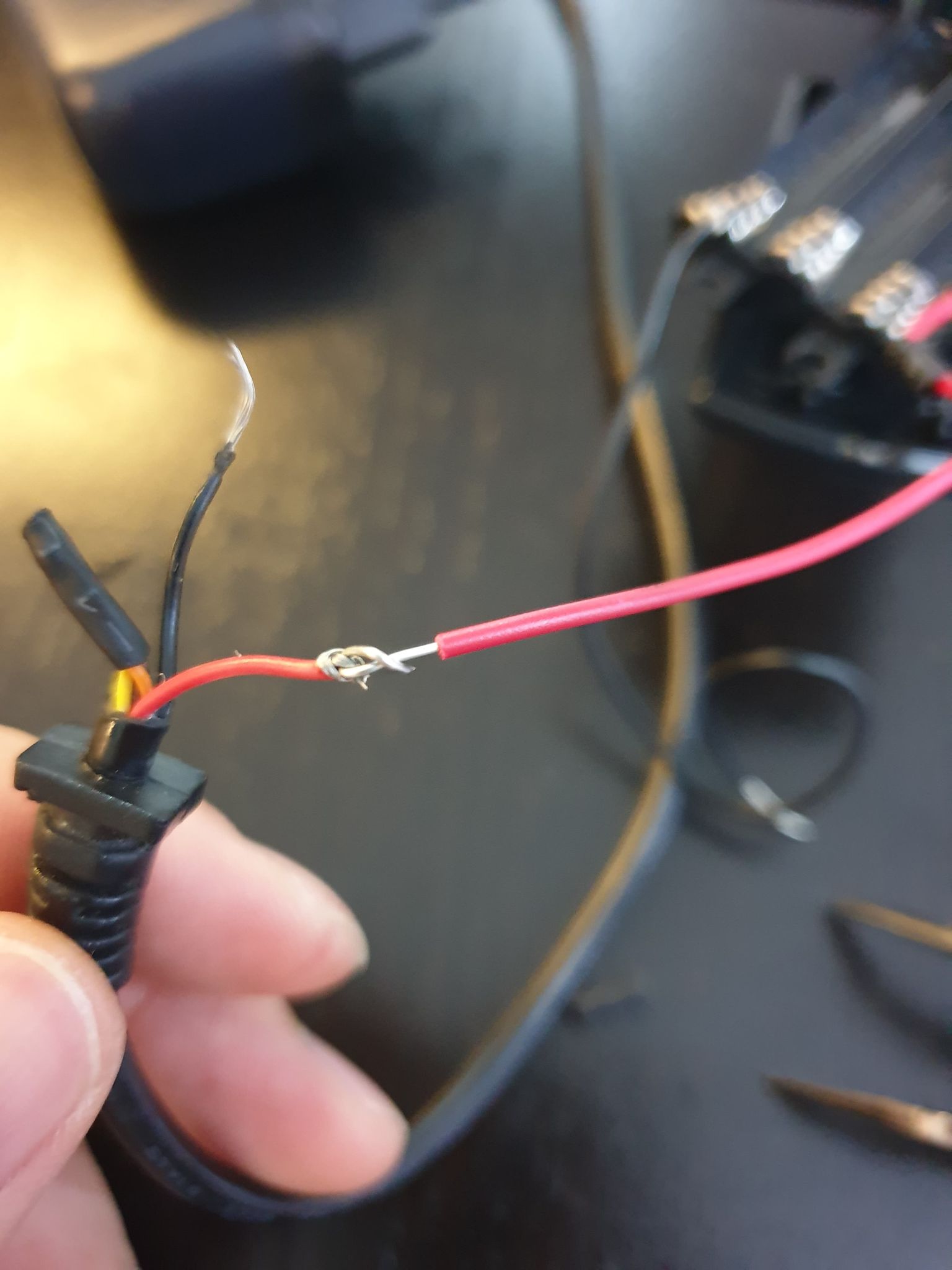

3. 조명의 전원선과 어댑터 전원선 연결

납땝으로 해주셔도 되지만 집에 아이도 있어서 꼬아서 엮어준 후 열수축튜브로 처리합니다.

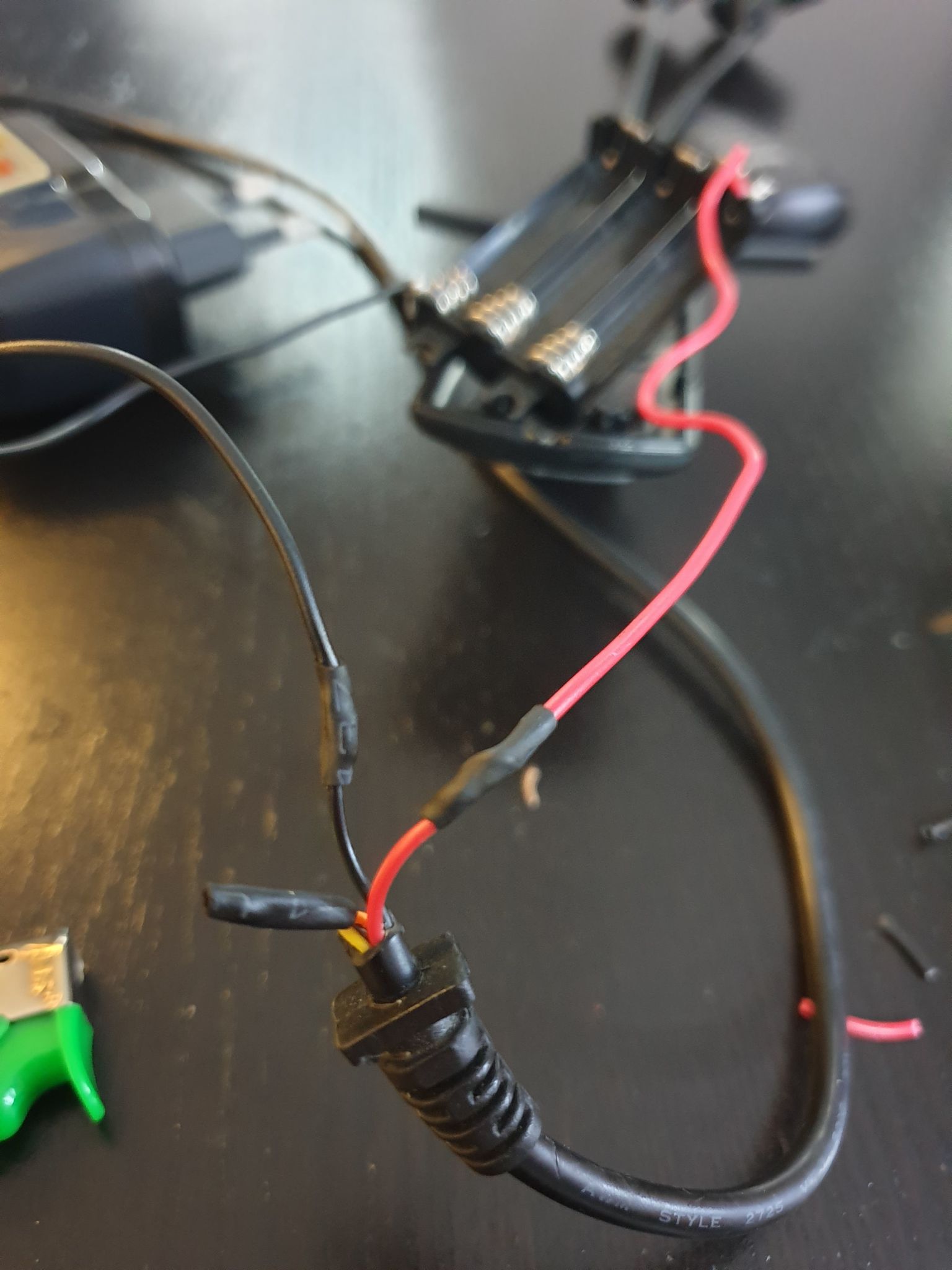

4. 열수축 튜브로 마무리

불로 지져주면 쪼그라들어서 고정시켜줍니다.

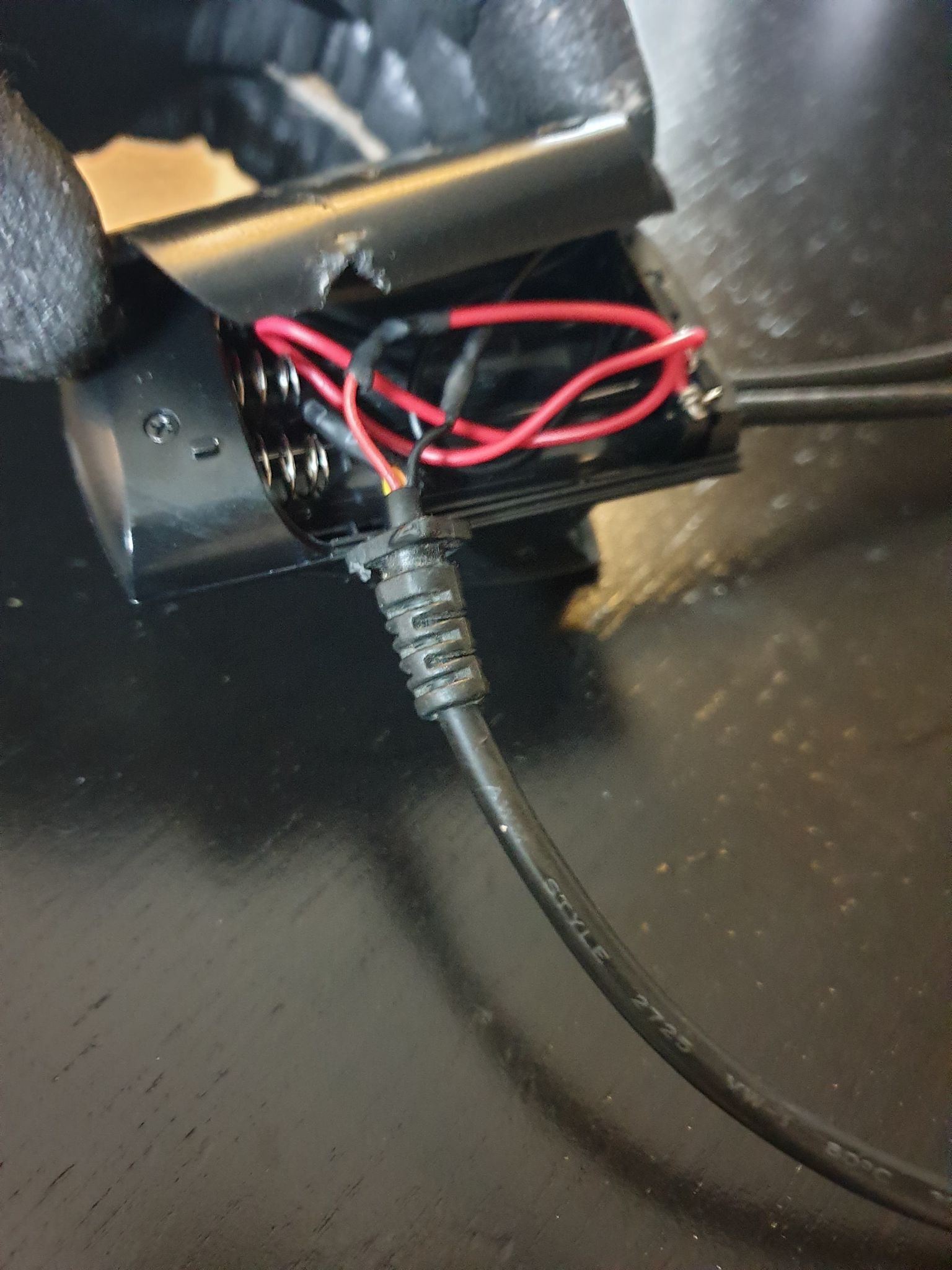

5. 조립, 배터리 뚜껑에 구멍을 하나 내고 전원선을 빼주었습니다.

Tip. 열수축 튜브 사용시 결선 전에 열수축튜브를 선에 끼워두셔야합니다.

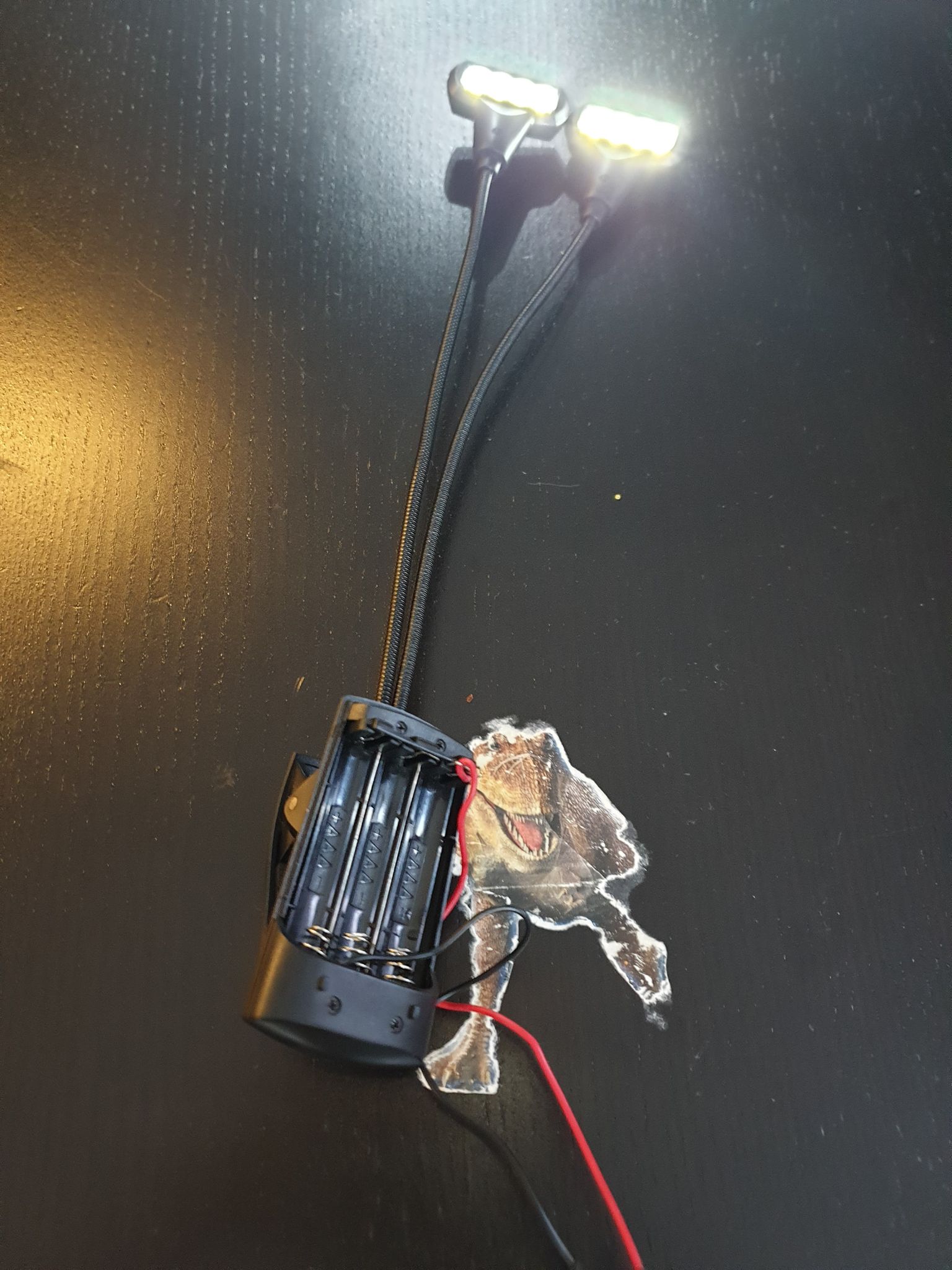

 완성 확인

You can change the AA, AAA battery power supply to USB or another constant power.

You just need to check the electric voltage, current(ampere) and connect them.

There is no need to buy something product.

Find a charger or adapter you don't use.
