전기온수기 셀프 설치(+기름 보일러 연동)

아버님댁에 보일러한대 놔드려야겠어요.
광고 혹시 아시나요?

광고상의 시점에는 연탄보일러(아마 이런게 있는지 모르는분도 많을듯..)에 불편함으로 기름보일러를 놔드려야겠다.
매우 참하고 올바른 이상적인 며느리의 모습..
시대와 상황은 많이 다르지만 시골에 있는 처가집에 보일러를 놓아 드리게 되었습니다.

이 광고 아는사람있나요?

시골/농촌/자취 생활에서 기름보일러를 사용하는데는 꽤 많은 비용 지출이 있습니다.
처가집에도 집을 지을때 기름보일러를 설치했는데, 여름에도 보일러를 켜야 온수를 쓰는 상황 때문에
대책을 마련하고 싶어 싶어하셨습니다.

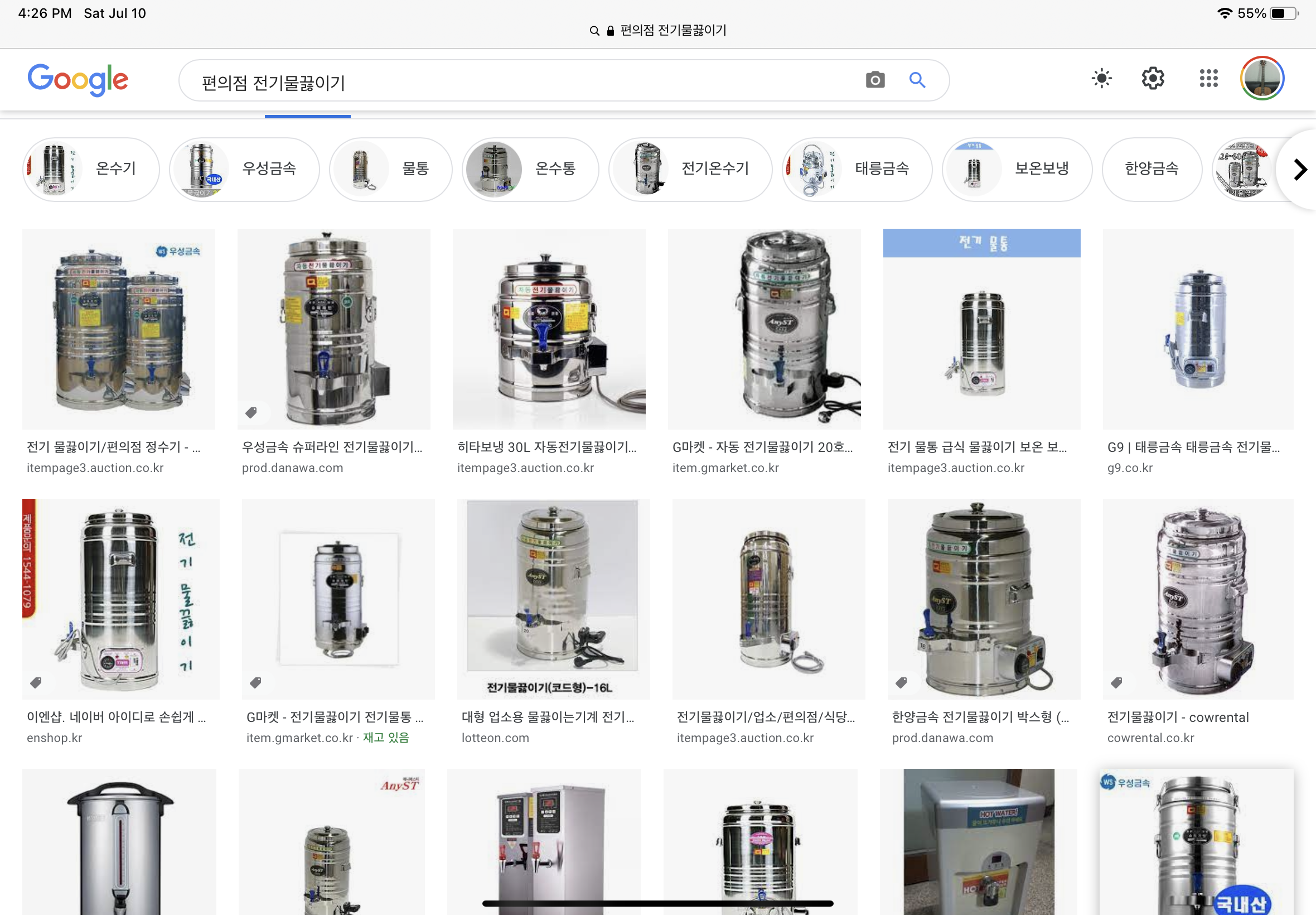

사실.. 처음에는 욕실에 이렇게 생긴 전기온수기(편의점 전기 물끓이개)를 놓고 쓰시겠다는걸로 얘기가 시작되었습니다.

물끓이개 중고 구매를 알아보다가,
기왕하는거 전기온수기를 제대로 설치하는게 좋겠다고 의견을 드리고,
화장실에 30L짜리 작은 전기온수기를 설치하는걸 알아보다가
결국 50L 짜리 제대로된 전기온수기(대성쎌틱)를 구매했습니다.

그리고 이 전기온수기를 기존의 보일러와 연동해서 쓸 수 있도록 배관을 고민하고, 공부했습니다.
(공대생은 고생을 사서합니다.)

다행히 전기온수기+전기보일러 연동은 무사히 성공할 수 있었습니다.

전기온수기+기름보일러 연동을 하기 위해 제가 거쳤던 단계를 공유 드리면 셀프로 설치하시는 분들 도움이 될것 같아 정리 해봅니다.

1. 준비물 : 배관지식(유튜브), 몽키스패너, 배관부품, 용기, 상식, 판넬고정시(긴 볼트)
2. 준비 순서 : 전기온수기 용량 선택 -> 설치 위치 선택 ->  배관 구성(역류등을 잘봐야하고, 가로/세로에 따라 부품이 다다름) -> 배관 부품구매 -> 테스트 구성 -> 배관 작업 -> 테스트 -> 꽉 조으기 -> 단열작업하기
3. 직접 배관을 해보면서 미리 알았더라면 했던 것들
- 판넬 벽에 설치하기 위해서는 꽤 긴 볼트가 필요하다.
- 배관 부품은 에이스하드웨어 같은 곳보다, 공구상가 (ex. 답십리)가 더 편하다.
- 배관 부품 가격은 온라인/오프라인 다르다. 가게마다도 다르다.
- 역류방지 부품의 경우 가로/세로형이 다르다.
- 그림을 그려서 오프라인 가게에 가져가면 배관 부품구매가 편해진다.
- 테프론 감는 방법 중요하다.
- 배관 부품은 꼭 구상했던 대로 작동되는게 맞는지 확인이 필요하다.

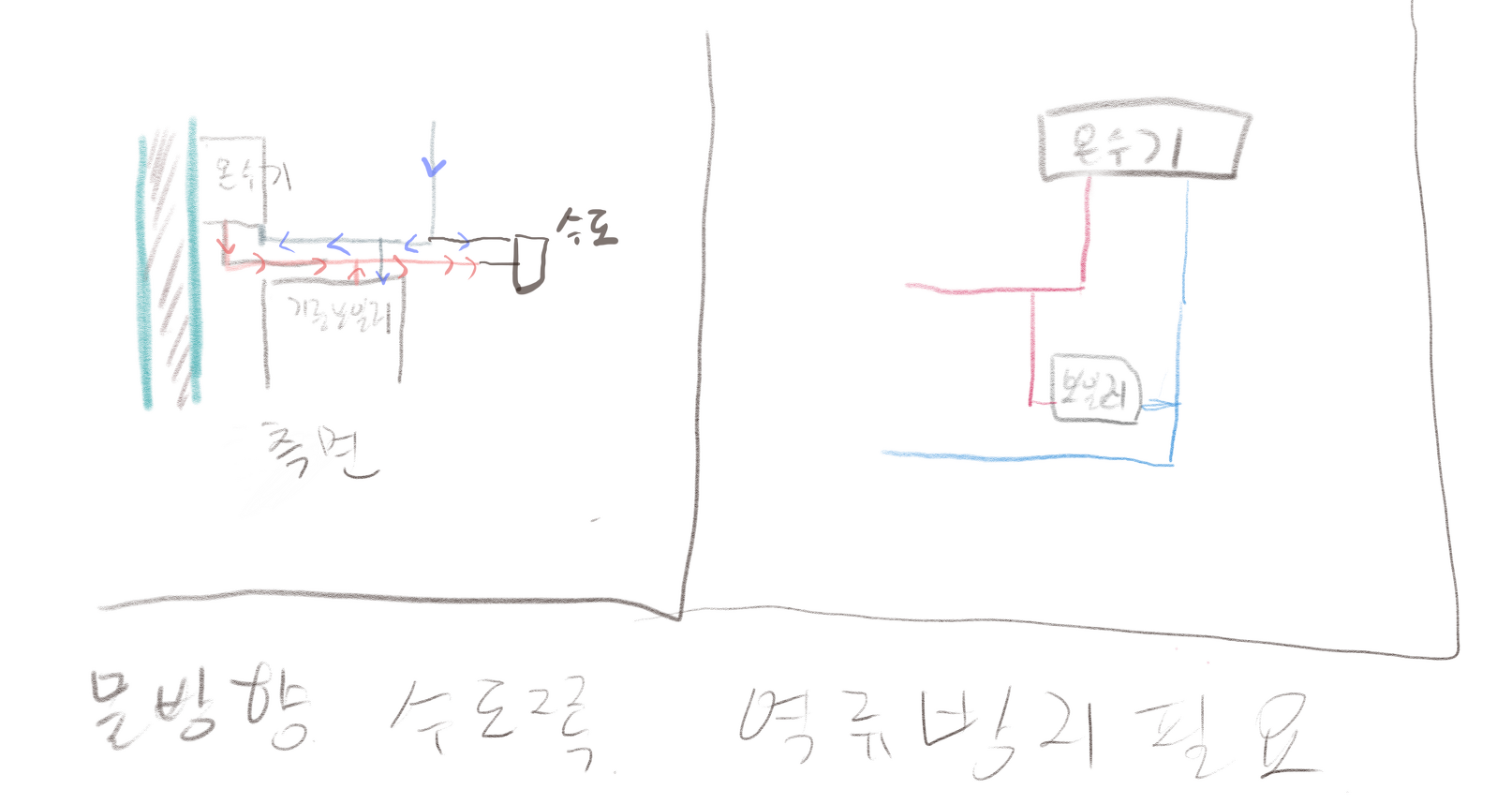

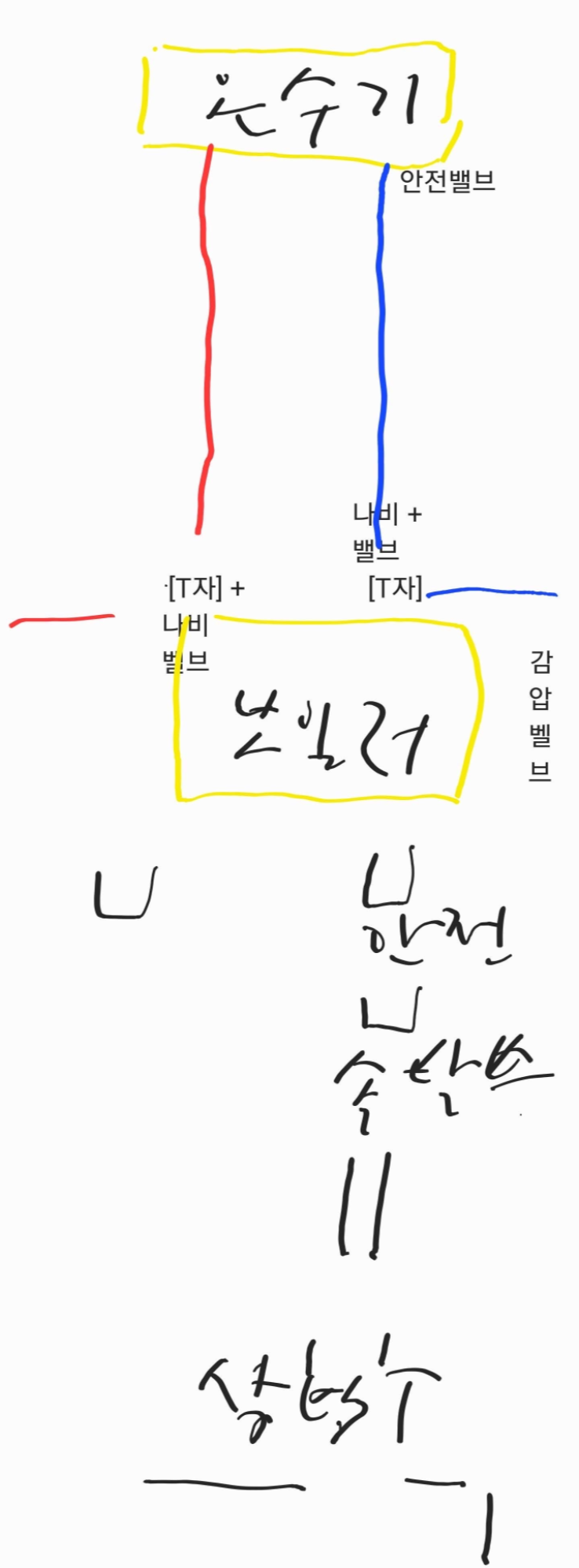

나의 배관 설계

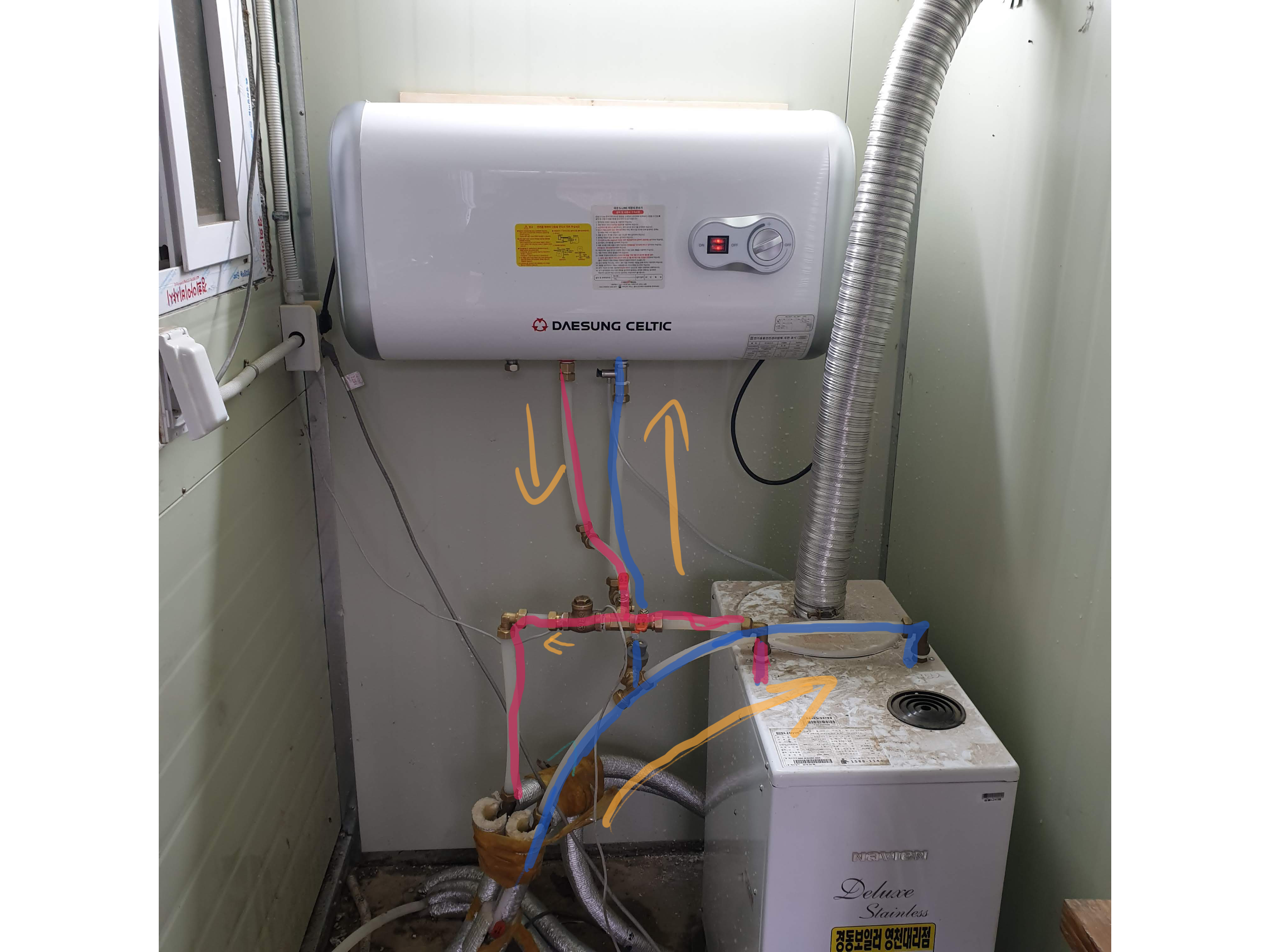

설계한 배관을 요약해서 말하자면,
보일러쪽에서 물을 먼저 받아들이고 전기온수기쪽으로 흘러들어간다.
전기온수기에서 보일러쪽으로는 물이 역류(온도차로인한 팽창 방지) 할 수 없게 구성한다.
겨울 또는 온수를 많이 쓸 때는 전기온수+보일러온수를 사용가능하고,
여름 또는 온수를 적게 쓸 때는 전기온수로만 온수를 사용한다.

중간 중간 보이는 단지처럼 생긴게 역류방지하는 배관 부품인데, 가로/세로 구분이 있다.
배관부품에 대해서는 삼방티, 속발브, 양발브 등 되게 많은데..
좀 익숙해지니까 뭐가 뭔지 알아 보게됩니다. 한글+영문조합

(참고로 대성쎌틱제품은 스위치가 두개 : 한개 켜면 봉1개로 데움 두개 켜면 봉 2개로 데움) + 안전벨브 포함되어 있음

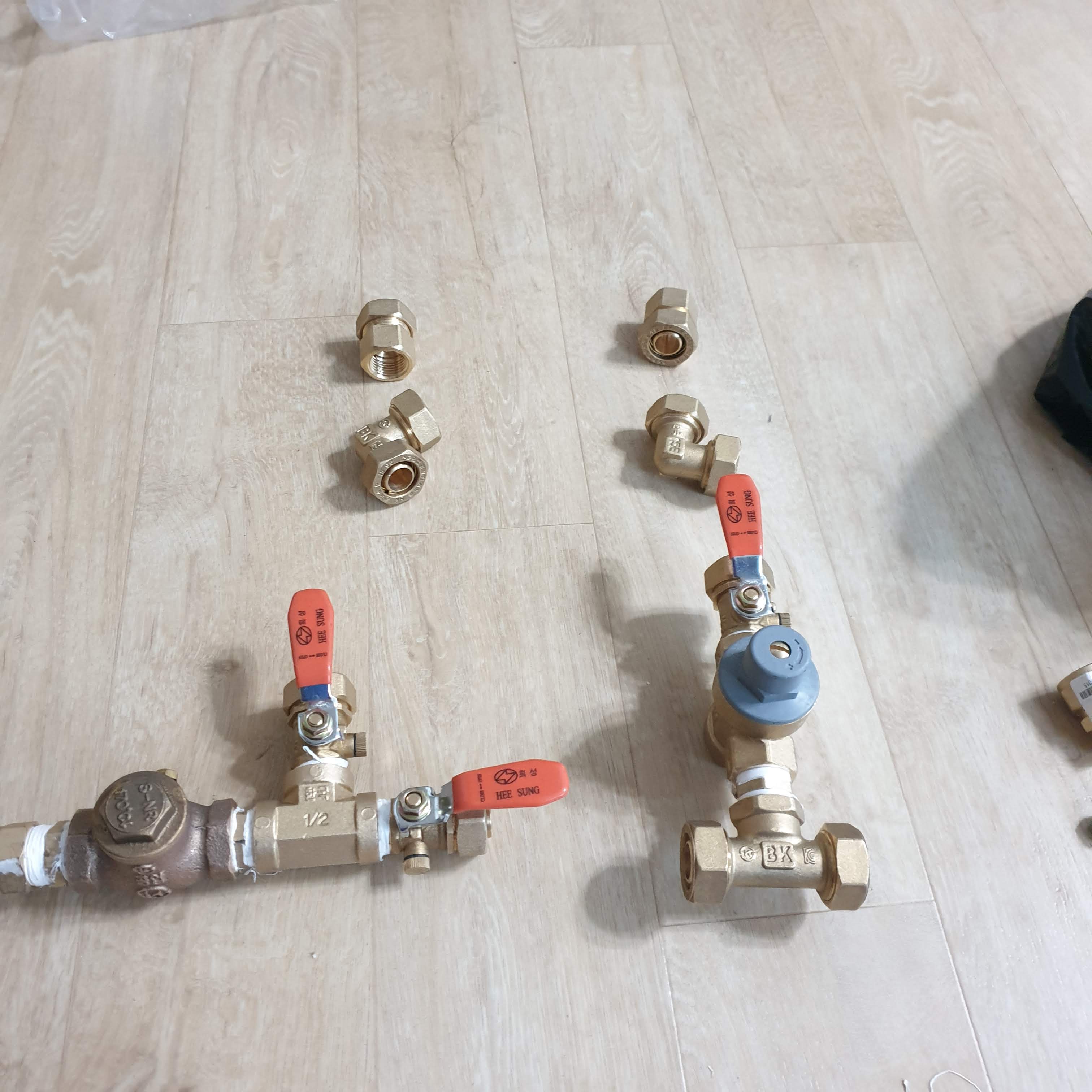

이렇게 벨브를 조립해보면서 테스트했습니다



데

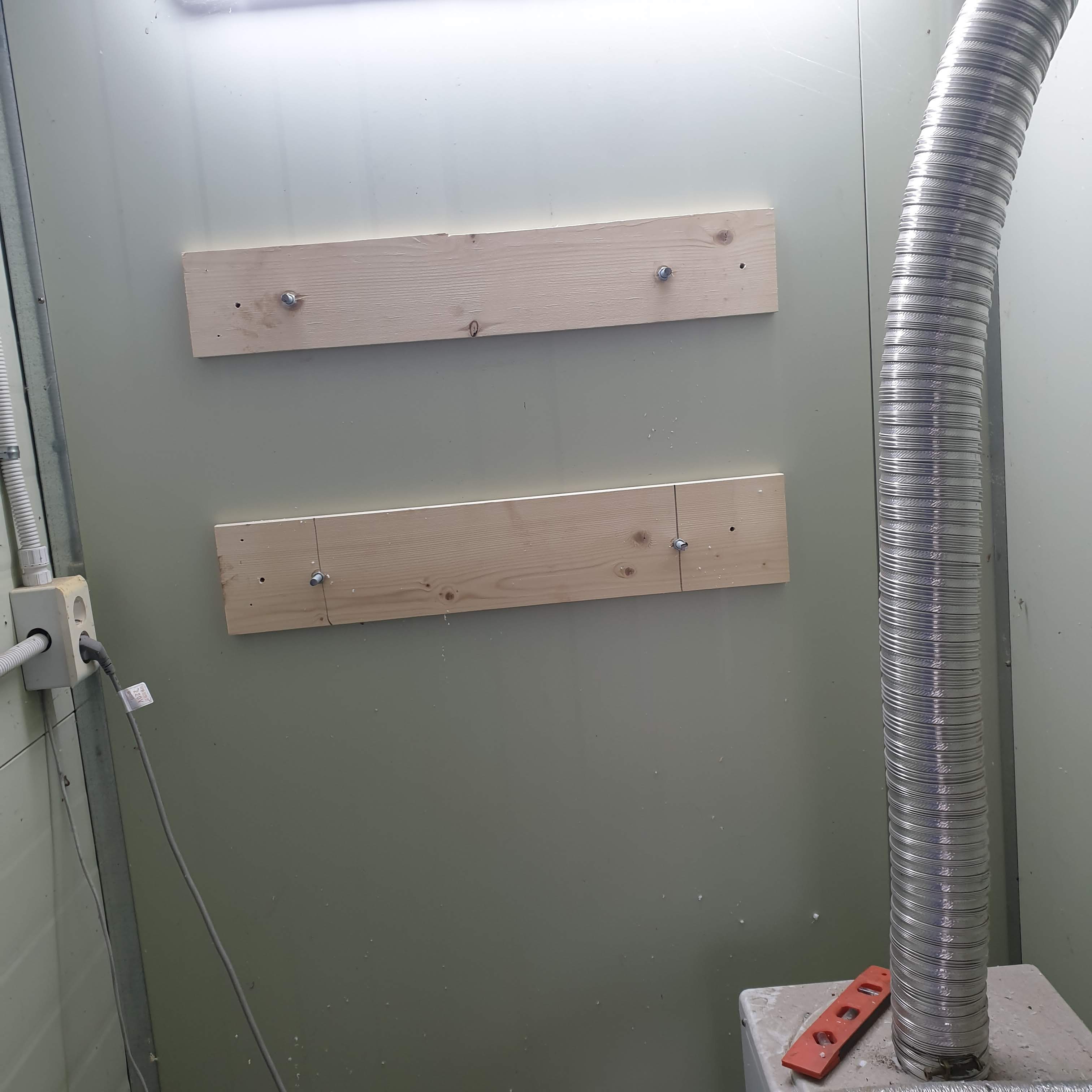

샌드위치판넬이라 구멍을 뚫고 나무를 대서 튼튼하게 고정했습니다.

반대쪽 벽면에도 단단히고정했고 여기에 전기온수기를 달고 고정해줬습니다.

처음하는거다보니 조악하네요

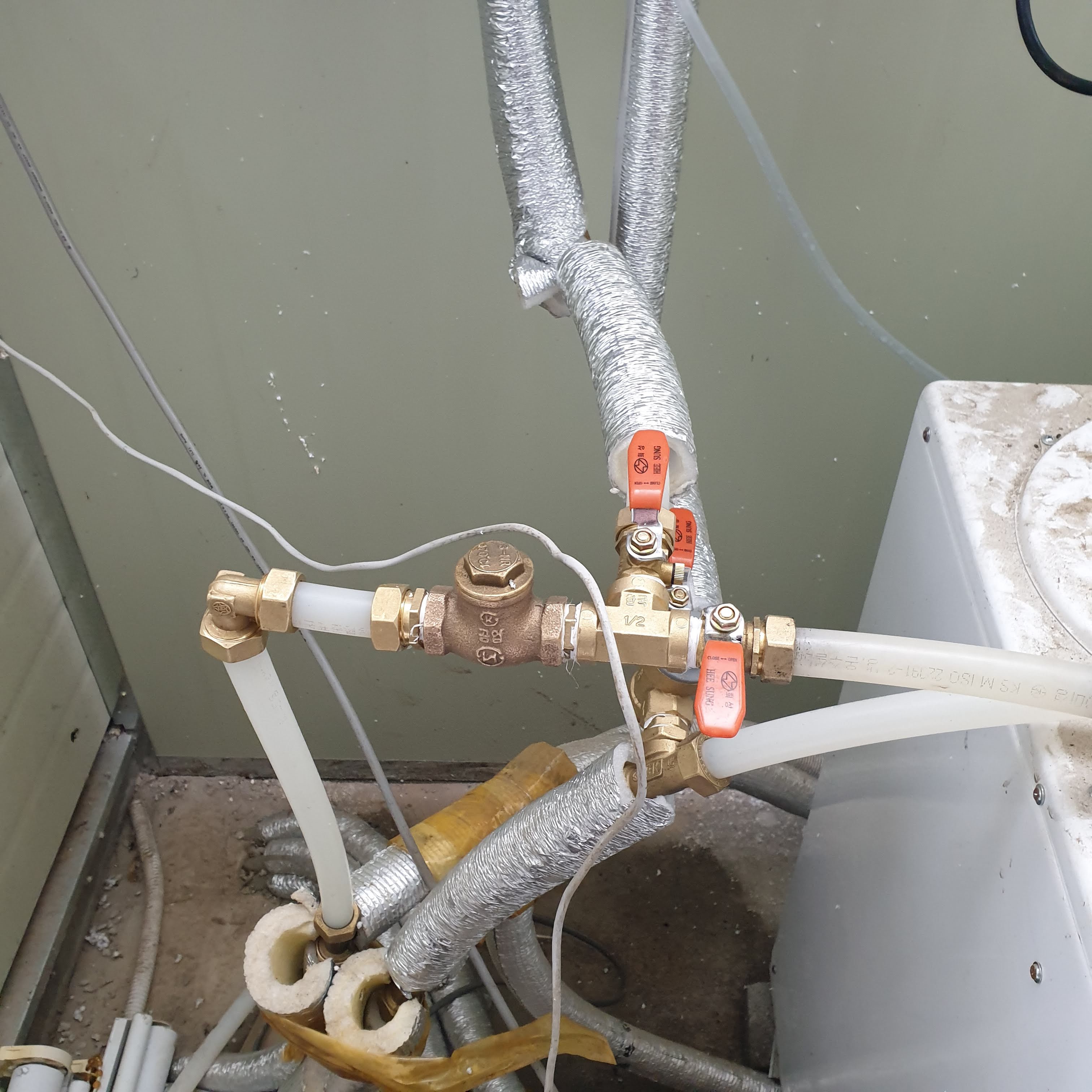

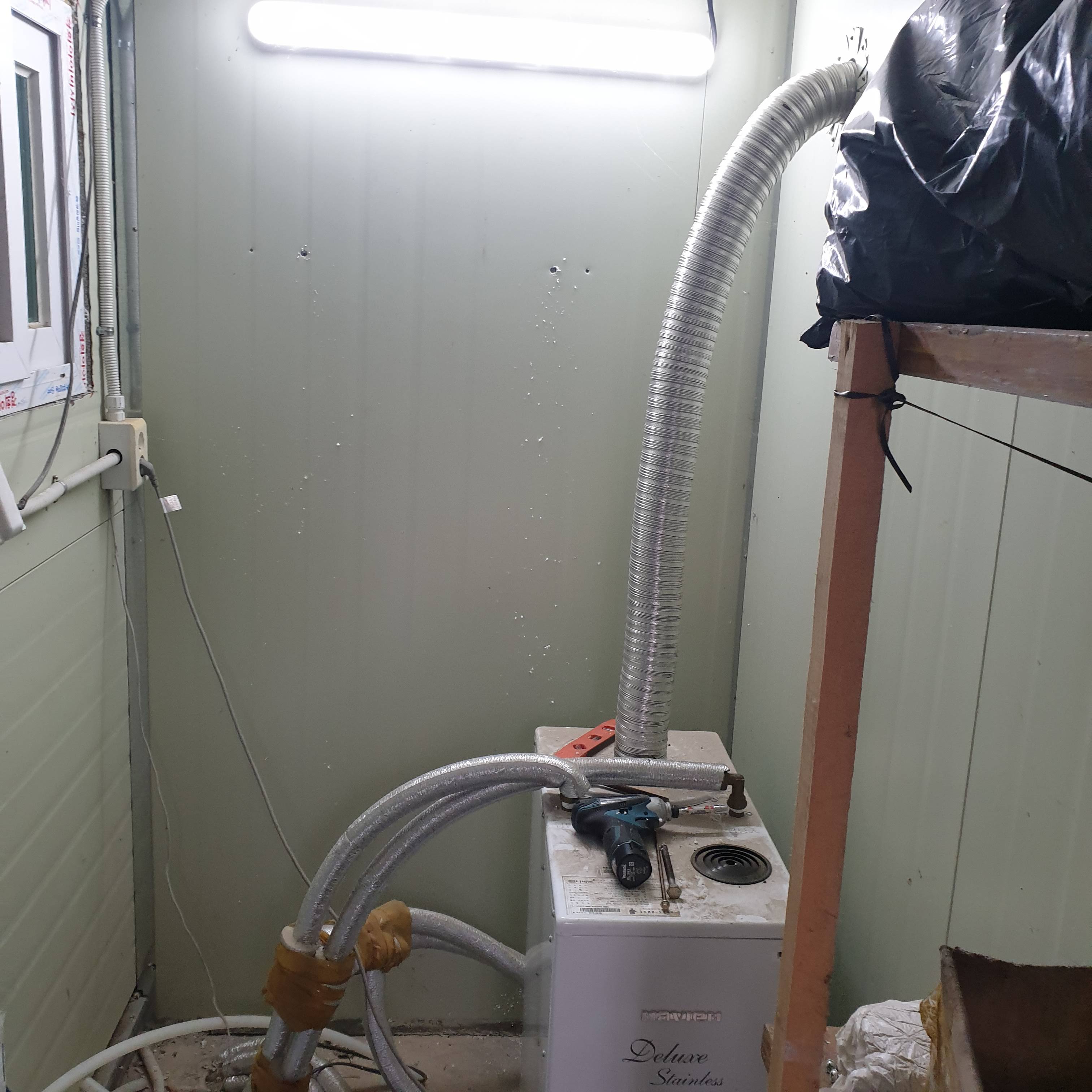

배관을 할 때 저는 기존 보일러가 엑슬파이프(흰색 플라스틱, XL파이프 라고 하더군요 )을 기준으로 되어있어서 엑슬파이프 부품을 사서 배관을 했는데, 배관 부품을 보면 기존에 엑슬파이프로 되어 있어도, 스탠 주름관을 쓸수도 있고 PB(회색 플라스틱)을 쓸 수도 있는 어댑터 부품들도 있었습니다.

아무래도 화장실이나 온수가 등 물기가 많은 곳에서 사용하는 것이라 스텐주름관이 제일 좋은 선택일 듯 합니다.
다음에 또 이런걸 하게 될 기회가 있을 지는 모르겠으나, 다음에 하게 된다면 스텐 주름관으로 할것 같습니다.
엑슬파이프는 커팅기를 구매해서 했는데 자르기도 편하고 직선으로 구성하기 좋았습니다. 스텐주름관은 직선 뿐아니라 곡선으로 다양하게 활용할 수 있으니까 제가 한것 처럼 여러 배관 부품이 불필요 할 것입니다.

시골에 전기온수기 설치해드린지도 벌써 5개월 정도 되었네요.
별문제없이 잘 사용하고있고, 많이 절약된다고 하십니다.

도전해보세요 ^^

시골에 처가집을 둔 사위분들, 전원생활에 전기온수기 설치하고 싶으신 분들
생각보다 어렵지 않으니 도전해보세요.

그리고 전기온수기 용량은 50L가 꽤 오래 씁니다. 미용실에서는 30L사용하시더군요.

참고로 저는 보일러일 배운적이 없습니다.

대성셀틱50리터(rzb50) http://www.celtic.co.kr/mobile/?act=shop.goods_view&GS=47&GC=GD000201&ch=basic_sub 경동나비엔디럭스 스테인레스 https://www.kdnavien.co.kr/guide/catalog 계획 입수부 : 기름보일러 입수파이프 T자형설치, 주름관, 안전밸브 연결 출수부 : T자형으로 연결, 역류방지 2개 각각 연결, 주름관 연결 참고할 자료 https://m.blog.naver.com/PostView.nhn?blogId=mambi2345&logNo=221383169449&targetKeyword=&targetRecommendationCode=1 http://ephjj.co.kr/article/%EB%85%B8%ED%95%98%EC%9A%B0/3/1460/ 아래 부품을구매하려고합니다. 삼방T(양쪽XL,위쪽 암나사)2개  +체크벨브 2개(한쪽암나사 한쪽숫나사)+레다헷바2개(한쪽암나사 한쪽 XL) L자 양엘보 (양쪽다 XL) 2개 속발브소켓 (한쪽 암나사 한쪽 XL) 2개 감압벨브 1개 (한쪽암나사 한쪽 숫나사 있으면 그걸로 없으면 + 단니쁠1개) 테프론테이프 1개 전기온수기 설치방법 https://youtu.be/5n4zST7P_6M 전기온수기+보일러 연결방법 https://youtu.be/-xIhQjIV0tA 50리터 7만원(수원) 나비엔 https://www.joongna.com/product-detail/26551614?brsource=url 50리터 9만(용인) https://www.joongna.com/product-detail/25388596?brsource=url 50리터 10만(잠실) https://www.joongna.com/product-detail/20366509?brsource=url 50리터 10만(서울) 핫웰 선포함 https://www.joongna.com/product-detail/22029775?brsource=url 100리터 15만(일산) https://www.joongna.com/product-detail/25388596?brsource=url https://m.smartstore.naver.com/jojomall/products/4178485595
